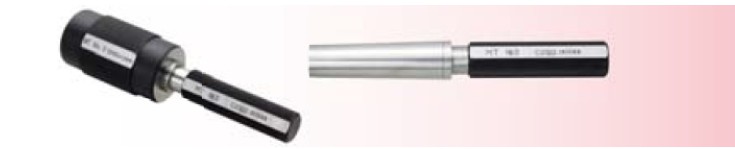

錐形量規用于檢查圓錐的角度或圓錐孔的直徑精度，以確保產品的互換性。
錐度規的種類：
莫氏錐用于車床,鉆床主軸孔，錐柄鉆，錐柄鉸刀和加工中心的定位孔。
國際標準錐度（NT）用于銑床，數控加工中心主軸孔以及BT 刀把，刀具。Jacobs Taper (JT) 用于鉆夾頭等。
錐度規除了量測錐度及大/小徑精度外，另一個對錐度孔影響****的就是錐度面接觸的吻合率，這也是一般精度不足的錐度規所不敢保證的。錐度規的基準位置有刻劃線表示，如果要測吻合率，必須在錐度規的表面涂抹藍丹，將錐度塞規插入錐形孔，并推牢固就位后，并慢慢地旋轉45度。再將錐度量規小心垂直地取出。表面區域接觸面積的相對百分比可通過觀察彩色來確定。
在 JIS 規范要求要80%以上，OJIYAS 制造標準在90% 以上。
|
