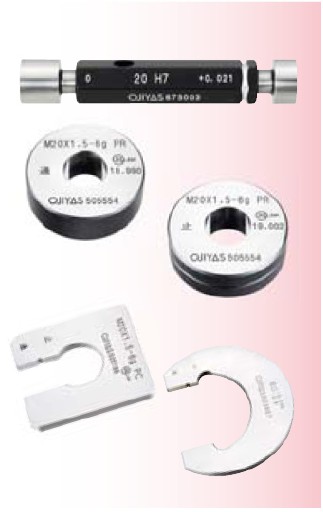

平面界限量規是一對含有上限和下限公差所組成，用來測孔與軸的量規，以保證孔與軸的配合精度性設計。
公差和等級是根據孔和軸的配合和種類來確定的。主要類型有塞規，環規和卡規。
特殊長度，形狀規格要求可以定制。
界限塞規 通端 Go -止端 No-Go
測量端和握把用錐度柄結合形
 |
測量范圍 |
通 Go |
止 Not Go |
頸長 |
全長 |
握把長 |
| K1 |
L1 |
K2 |
L2 |
m |
L |
| 大于 1mm-2mm 以下 |
6.5 |
22 |
4.5 |
20 |
5.5 |
62 |
40 |
| 大于 2mm-3mm 以下 |
6.5 |
22 |
4.5 |
20 |
5.5 |
62 |
40 |
| 大于 3mm-6mm 以下 |
8 |
26 |
6 |
24 |
6 |
74 |
48 |
| 大于 6mm-8mm 以下 |
10 |
32 |
7 |
29 |
7 |
87 |
56 |
| 大于 8mm-10mm 以下 |
10 |
32 |
7 |
29 |
7 |
87 |
56 |
| 大于 10mm-14mm 以下 |
12 |
40 |
8 |
36 |
8 |
99 |
63 |
| 大于 14mm-18mm 以下 |
16 |
48 |
10 |
42 |
10 |
116 |
70 |
| 大于 18mm-24mm 以下 |
16 |
52 |
12 |
48 |
12 |
132 |
80 |
| 大于 24mm-30mm 以下 |
18 |
54 |
14 |
50 |
12 |
136 |
80 |
| 大于 30mm-40mm 以下 |
20 |
60 |
16 |
56 |
15 |
156 |
90 |
| 大于 40mm-50mm 以下 |
25 |
65 |
18 |
58 |
15 |
163 |
90 |
50mm以上測量端和握把以直柄結合形
50mm以上 Go-No Go 端分開為2支
 |
測量范圍 |
通 Go |
止 Not Go |
握把長 |
| K1 |
L1 |
K2 |
L2 |
| 大于 50mm-65mm 以下 |
32 |
155 |
18 |
141 |
125 |
| 大于 65mm-80mm 以下 |
35 |
173 |
25 |
168 |
150 |
| 大于 80mm-90mm 以下 |
35 |
173 |
25 |
168 |
150 |
| 大于 900mm-95mm 以下 |
35 |
173 |
25 |
168 |
150 |
| 大于 95mm-100mm 以下 |
35 |
173 |
25 |
168 |
150 |
| 大于 100mm-110mm 以下 |
35 |
173 |
25 |
168 |
150 |
| 大于 110mm-120mm 以下 |
40 |
178 |
25 |
168 |
150 |
界限環規
 |
測量范圍 |
外徑 D1 |
厚K |
No Go 端指示槽 |
| g |
h |
| 大于 5mm-100mm 以下 |
32 |
8 |
1 |
0.8 |
| 大于 10mm-15mm 以下 |
38 |
10 |
2 |
1 |
| 大于 15mm-20mm 以下 |
45 |
12 |
2 |
1 |
| 大于 20mm-25mm 以下 |
53 |
14 |
2 |
1 |
| 大于 25mm-32mm 以下 |
63 |
16 |
2 |
1 |
| 大于 32mm-40mm 以下 |
71 |
18 |
3 |
1.5 |
| 大于 40mm-50mm 以下 |
85 |
20 |
3 |
1.5 |
| 大于 50mm-60mm 以下 |
100 |
24 |
3 |
1.5 |
| 大于 60mm-70mm 以下 |
112 |
24 |
3 |
1.5 |
| 大于 70mm-80mm 以下 |
125 |
24 |
3 |
1.5 |
| 大于 80mm-90mm 以下 |
140 |
24 |
3 |
1.5 |
| 大于 90mm-400mm 以下 |
160 |
24 |
3 |
1.5 |
卡規
U型外卡規
 |
測量范圍 |
B |
L |
T |
Øa |
b1 |
e |
| 大于 3mm-6mm 以下 |
30 |
50 |
4 |
11 |
10 |
- |
| 大于 6mm-10mm 以下 |
36 |
60 |
4 |
12 |
11 |
- |
| 大于 10mm-14mm 以下 |
50 |
60 |
4 |
18 |
12 |
- |
| 大于 14mm-18mm 以下 |
60 |
70 |
4 |
25 |
13 |
- |
| 大于 18mm-24mm 以下 |
65 |
70 |
4 |
28 |
14 |
- |
| 大于 24mm-30mm 以下 |
75 |
80 |
5 |
34 |
15 |
- |
| 大于 30mm-40mm 以下 |
90 |
90 |
5 |
22 |
17 |
24 |
| 大于 40mm-50mm 以下 |
110 |
100 |
5 |
28 |
19 |
30 |
C型外卡規
 |
測量范圍 |
B |
L |
T |
L1 |
Øa |
b1 |
e |
| 大于 50mm-65mm 以下 |
120 |
100 |
6 |
36 |
15 |
18 |
55 |
| 大于 60mm-80mm 以下 |
142 |
114 |
6 |
41 |
18 |
19 |
69 |
| 大于 80mm-100mm 以下 |
162 |
130 |
6 |
45 |
20 |
20 |
88 |
| 大于 100mm-120mm 以下 |
192 |
150 |
8 |
51 |
22 |
22 |
106 |
| 大于 120mm-140mm 以下 |
218 |
164 |
8 |
54 |
22 |
23 |
126 |
| 大于 140mm-160mm 以下 |
236 |
180 |
8 |
58 |
25 |
24 |
143 |
| 大于 160mm-180mm 以下 |
258 |
195 |
8 |
60 |
25 |
25 |
163 |
雙頭外卡規
 |
測量范圍 |
B |
L |
T |
b1 |
b2 |
Øa |
e |
| 大于 1mm-3mm 以下 |
25 |
50 |
3 |
11 |
8 |
8 |
- |
| 大于 3mm-6mm 以下 |
30 |
50 |
4 |
14 |
10 |
11 |
- |
| 大于 6mm-10mm 以下 |
36 |
60 |
4 |
16 |
12 |
12 |
- |
| 大于 10mm-14mm 以下 |
50 |
70 |
4 |
18 |
14 |
18 |
- |
| 大于 14mm-18mm 以下 |
60 |
80 |
4 |
21 |
17 |
13 |
14 |
| 大于 18mm-24mm 以下 |
65 |
80 |
4 |
21 |
17 |
14 |
15 |
| 大于 24mm-30mm 以下 |
75 |
90 |
5 |
23 |
18 |
18 |
19 |
| 大于 30mm-40mm 以下 |
90 |
110 |
5 |
28 |
20 |
23 |
24 |
| 大于 40mm-50mm 以下 |
110 |
120 |
5 |
32 |
22 |
30 |
31 |
雙頭外卡規，特別要求才會生產
|
