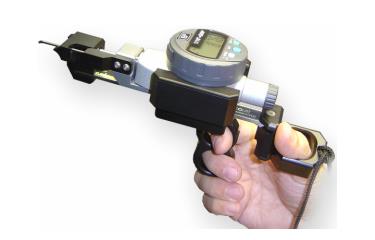

產品特點:
獨特設計，可單手操作，不受角度影響。
測量腳經過硬度處理，可承受一定的張力或應力而不影響測量準確性。
測量范圍廣，可鉤深度高達 50.4mm。是目前市場上最方便快速的鉤尺。
Grip
產品應用
上千萬數量的緊固件安裝孔穴的加工過程中,難免會出現瑕疵或錯誤。其次,這些布滿安裝孔穴的 飛機鈑金件,需要經過調試夾具把多塊鈑金件組合固定后,方能安裝緊固件。這些過程中出現的人 為及非人為因素,都會導致孔深實際尺寸與設計值有差異,影響到飛機鈑金件組合的安全性。
因此,安裝緊固件前,波音公司都會嚴謹檢驗鈑金組合后的孔深(Grip Length)。原因是每一個 緊固件都必須安裝在其規格范圍內的孔深才能達到其完整性及安全性。波音多年來設計并持續改良 其丏用的孔深測量工具,從上世紀的卡尺,伸孔勾尺,進化到今天最新量產采用的電子伸孔抓 尺 – 此抓尺經過多年經驗設計而成,是目前測量速度最快,應用最簡單,讀值最方最準確的孔深測 量工具。使用無需培訓,全單手操作。
B2_grip_app_1
技術文件
Icon_pdf Boeing_grip_gauge.pdf [310 KB]
技術參數
單位： Inch, Metric, Grip Length 讀數： 直接數顯讀數****孔深： 50mm / 2” 專利標號： NO. 7216441
|
